MWP-3870 卡轨式工业无线AP

支持IEEE802.11a/b/g/n/ac/ax,最高速率1800 Mbps

支持1个10G/1000M光口

支持5个10/100/1000Mbps 网口

支持OFDMA和MU-MIMO技术，提高用户的有效带宽，降低传输时延

卡轨式安装，IP40防护等级，适用于各种工业环境

供电DC 12V

产品概述

产品参数

安装图示

订货信息

产品概述

MWP-3870是一款支持WIFI6的工业级双射频无线AP，基于OFDMA和MU-MIMO调制方式，无线速率最高可达1800Mbps, 抗多径干扰能力强，覆盖的范围广，为高带宽以及长距离的无线网络应用提供了可靠的、性价比极高的解决方案。

MWP-3870支持AP/Bridge/Client模式，并支持胖瘦一体管理模式，冗余的无线连接和快速漫游技术，保证了整个无线网络的可靠性；MWP-3870工业级无线AP符合行业标准，包括工作温度、电源输入电压、浪涌保护，ESD保护和抗振性。

MWP-3870工业级无线AP主要应用于智能仓储AGV小车车载、智能交通、室内热点覆盖等，另外也可以广泛用于航空、电力、油田、轨道交通、智能制造等工业领域。

产品参数

项目	属性	MWP-3870
接口	网口	5个10/100/1000Mbps以太网RJ45接口
	扩展插槽	1个10G SFP+扩展槽（可配置为1000M模式）
	串口	1个RS232/RS422/RS485凤凰端子串口（串口版支持），内置15KV ESD保护，串口参数如下：数据位：5、6、7、8位停止位：1、1.5（可选）、2位校验：无校验、偶校验、奇校验、（SPACE及MARK校验，可选）串口速率：2400~115200bits/s




	天线接口	WIFI：4个标准SMA天线接口，特性阻抗50欧
	天线接口	WIFI：4个标准SMA天线接口，特性阻抗50欧
	reset接口	支持
WLAN射频参数	协议标准	支持IEEE802.11a/b/g/n/ac/ax标准
	WLAN带宽	IEEE802.11b/g/n：最高速率达300Mbps IEEE802.11a/n/ac：最高速率达867Mbps IEEE802.11a/b/g/n/ac：最高速率达1167Mbps IEEE802.11a/b/g/n/ac/ax：最高速率达1800Mbps
	WLAN带宽
	WLAN频段	2412～2484MHz 5150～5825MHz
	WLAN频段	2412～2484MHz 5150～5825MHz
	调制方式	llb:DSS:CCK@5.5/1lMbps,DQPSK@2Mbps,DBPSK@lMbps lla/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps，QPSK@12/18Mbps,BPSK@6/9Mbps lln:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 1lac：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 1lax: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM,1024-QAM
	无线模式	支持AP、AP WDS、Station、Station WDS、中继模式
	最大发射功率	27dBm
	接收灵敏度	802.11a：-96dBm@6Mbps -82dBm@54Mbs 802.11b：-98dBm@2Mbps -87dBm@11Mbs 802.11g：-98dBm@6Mbps -72dBm@54Mbps 802.11n：-96dBm@MCS0（HT20） -76dBm@MCS7（HT20） -96dBm@MCS0（HT40） -73dBm@MCS7（HT40）




WLAN功能	整机最大接入用户数	128
	Multi-SSID	每个Radio最多支持8个ESSID
	信道手动/自动调整	支持
	功率手动/自动调整	支持
	DHCP	支持DHCP Server/Relay/Client
	VLAN	支持
	SSID隐藏	支持
	用户数限制	支持
	IPV4地址	支持静态地址或DHCP获取
	带宽限制	支持
网络安全	无线安全	SSID广播开闭功能用户终端隔离支持无线黑白名单 64位和128位WEP，WPA /WPA2(TKIP and AES)
管理与维护	配置方式	支持命令行接口（CLI）配置
	升级方式	支持 FTP/TFTP/WEB 升级
	日志管理	支持系统日志，分级告警，调试信息输出支持日志记录下载与上传
	设备诊断	支持Ping 支持Tracert
电源	输入电压	标准电源：DC 12V/1.5A 工作电流：<650mA (12V)
	接口类型	工业凤凰端子
	告警	支持失电告警功能
	保护	支持电源防反接保护/过载保护
硬件特性	最大功耗	6.4W
	指示灯	具有“Power”、“Run”、“SFP”、“2.4G”、“5.8G”等指示灯
	安装方式	导轨式或壁挂式安装
	散热方式	自然冷却，无风扇
	外形尺寸	宽×高×深：55.5×154.5×127.5mm
	防护等级	IP40
	重量	<1KG
工作环境	工作温度	-40℃～+75℃
	存储温度	-40℃～+85℃
	相对湿度	5％～95％无凝露
设备可靠性	MTBF	350000h
	MTTR	2小时
	质保期	3年/5年
EMC	EMI	CFR47,FCC Part 15B CE EN55032：2015 , EN61000-3-2：2014（电源谐波）,EN61000-3-3：2013(电源变动)
EMC	EMS	IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

项目	属性	MWP-3870
接口	网口	5个10/100/1000Mbps以太网RJ45接口
	扩展插槽	1个10G SFP+扩展槽（可配置为1000M模式）
	串口	1个RS232/RS422/RS485凤凰端子串口（串口版支持），内置15KV ESD保护，串口参数如下：数据位：5、6、7、8位停止位：1、1.5（可选）、2位校验：无校验、偶校验、奇校验、（SPACE及MARK校验，可选）串口速率：2400~115200bits/s




	天线接口	WIFI：4个标准SMA天线接口，特性阻抗50欧
	天线接口	WIFI：4个标准SMA天线接口，特性阻抗50欧
	reset接口	支持
WLAN射频参数	协议标准	支持IEEE802.11a/b/g/n/ac/ax标准
	WLAN带宽	IEEE802.11b/g/n：最高速率达300Mbps IEEE802.11a/n/ac：最高速率达867Mbps IEEE802.11a/b/g/n/ac：最高速率达1167Mbps IEEE802.11a/b/g/n/ac/ax：最高速率达1800Mbps
	WLAN带宽
	WLAN频段	2412～2484MHz 5150～5825MHz
	WLAN频段	2412～2484MHz 5150～5825MHz
	调制方式	llb:DSS:CCK@5.5/1lMbps,DQPSK@2Mbps,DBPSK@lMbps lla/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps，QPSK@12/18Mbps,BPSK@6/9Mbps lln:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 1lac：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 1lax: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM,1024-QAM
	无线模式	支持AP、AP WDS、Station、Station WDS、中继模式
	最大发射功率	27dBm
	接收灵敏度	802.11a：-96dBm@6Mbps -82dBm@54Mbs 802.11b：-98dBm@2Mbps -87dBm@11Mbs 802.11g：-98dBm@6Mbps -72dBm@54Mbps 802.11n：-96dBm@MCS0（HT20） -76dBm@MCS7（HT20） -96dBm@MCS0（HT40） -73dBm@MCS7（HT40）




WLAN功能	整机最大接入用户数	128
	Multi-SSID	每个Radio最多支持8个ESSID
	信道手动/自动调整	支持
	功率手动/自动调整	支持
	DHCP	支持DHCP Server/Relay/Client
	VLAN	支持
	SSID隐藏	支持
	用户数限制	支持
	IPV4地址	支持静态地址或DHCP获取
	带宽限制	支持
网络安全	无线安全	SSID广播开闭功能用户终端隔离支持无线黑白名单 64位和128位WEP，WPA /WPA2(TKIP and AES)
管理与维护	配置方式	支持命令行接口（CLI）配置
	升级方式	支持 FTP/TFTP/WEB 升级
	日志管理	支持系统日志，分级告警，调试信息输出支持日志记录下载与上传
	设备诊断	支持Ping 支持Tracert
电源	输入电压	标准电源：DC 12V/1.5A 工作电流：<650mA (12V)
	接口类型	工业凤凰端子
	告警	支持失电告警功能
	保护	支持电源防反接保护/过载保护
硬件特性	最大功耗	6.4W
	指示灯	具有“Power”、“Run”、“SFP”、“2.4G”、“5.8G”等指示灯
	安装方式	导轨式或壁挂式安装
	散热方式	自然冷却，无风扇
	外形尺寸	宽×高×深：55.5×154.5×127.5mm
	防护等级	IP40
	重量	<1KG
工作环境	工作温度	-40℃～+75℃
	存储温度	-40℃～+85℃
	相对湿度	5％～95％无凝露
设备可靠性	MTBF	350000h
	MTTR	2小时
	质保期	3年/5年
EMC	EMI	CFR47,FCC Part 15B CE EN55032：2015 , EN61000-3-2：2014（电源谐波）,EN61000-3-3：2013(电源变动)
EMC	EMS	IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

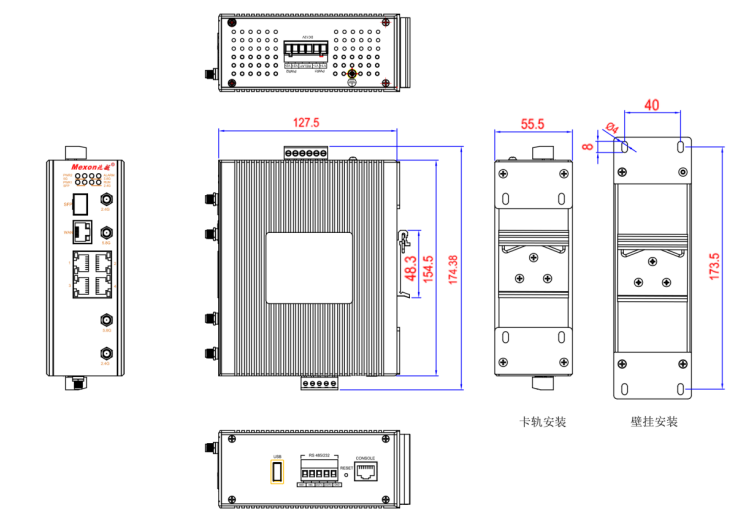

安装图示


订货信息

产品型号	规格参数
MWP-3870	支持IEEE 802.11a/b/g/n/ac/ax，支持2T2R MU-MIMO，支持2.4G+5.8G，最大传输速率1800Mbps，510/100/1000Mbps电口，1RS232或RS485凤凰端子接口（可选），110G SFP接口（可配置千兆)，1USB2.0接口、4个WLAN SMA天线接口，1*Console口，支持DC12V供电，IP40防护等级
MWP-3870-P	室内人员定位探针型工业无线AP/网桥,支持IEEE 802.11a/b/g/n/ac/ax，支持2T2R MU-MIMO，支持2.4G+5.8G，最大传输速率1800Mbps，510/100/1000Mbps电口，1RS232或RS485凤凰端子接口（可选），110G SFP接口（可配置千兆)，1USB2.0接口、4个WLAN SMA天线接口，1*Console口，支持DC12V供电，IP40防护等级

产品型号	规格参数
MWP-3870	支持IEEE 802.11a/b/g/n/ac/ax，支持2T2R MU-MIMO，支持2.4G+5.8G，最大传输速率1800Mbps，510/100/1000Mbps电口，1RS232或RS485凤凰端子接口（可选），110G SFP接口（可配置千兆)，1USB2.0接口、4个WLAN SMA天线接口，1*Console口，支持DC12V供电，IP40防护等级
MWP-3870-P	室内人员定位探针型工业无线AP/网桥,支持IEEE 802.11a/b/g/n/ac/ax，支持2T2R MU-MIMO，支持2.4G+5.8G，最大传输速率1800Mbps，510/100/1000Mbps电口，1RS232或RS485凤凰端子接口（可选），110G SFP接口（可配置千兆)，1USB2.0接口、4个WLAN SMA天线接口，1*Console口，支持DC12V供电，IP40防护等级
