MWP-3822 卡轨式工业高速无线AP

支持5个10/100/1000Mbps 网口，1个10/100/1000/2500Mbps 网口

支持1个RS232或RS485凤凰端子接口

支持IEEE802.11a/b/g/n/ax,最高速率2974 Mbps

支持路由/AP/网桥/客户端等工作模式

卡轨式安装，防护等级IP40，适用于工业环境

供电DC 12/24V

产品概述

产品参数

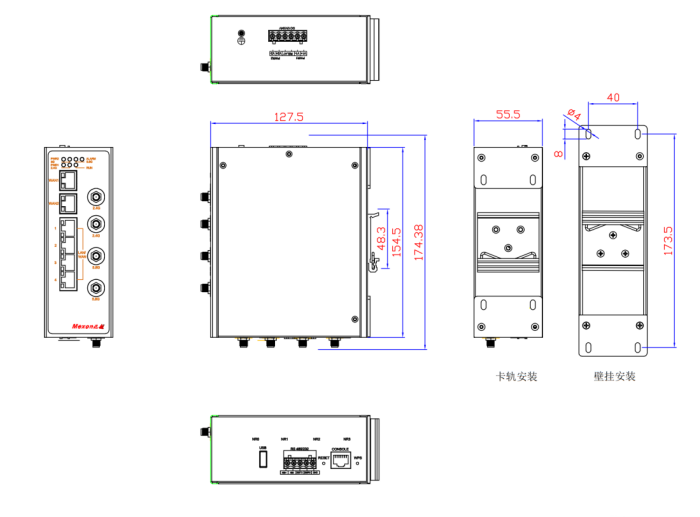

安装图示

订货信息

产品概述

MWP-3822是一款专为应对现代工业严苛挑战而设计的高性能工业无线AP。本产品以强大的网络安全防护能力和卓越的工业级可靠性为核心，是构筑新一代智能工厂、智慧能源及关键基础设施网络的理想无线节点。它采用最新一代Wi-Fi 6 (802.11ax) 技术，并配备1个2.5G高速上联端口、5个10/100/1000Mbps 网口、4个WIFI天线接口，1路RS232/485（选配），为工业现场提供大带宽、低延迟、高密度的无线连接。

MWP-3822支持路由、AP覆盖、客户端等多种工作模式，并可无缝融入AC集中管理架构，实现大规模部署下的统一配置、监控和无缝漫游。其坚固的工业级设计，确保在宽温、强振动和复杂电磁环境中长期稳定运行。凭借其卓越的性能和强大的安全特性，本产品是智能制造、能源物联网、轨道交通、智慧仓储等领域，对网络性能、稳定性和安全性有极高要求的行业的理想选择。

产品参数

项目	属性	MWP-3822-FI
接口	WAN接口	1个10/100/1000M网口，1个10/100/1000/2500M网口
	LAN接口	4个10/100/1000M网口
	扩展插槽数量	/
	USB口	支持
	天线接口	蜂窝：4个标准SMA天线接口，特性阻抗50欧 WIFI：4个标准SMA天线接口，特性阻抗50欧
	串口	1个RS232或RS485凤凰端子接口
	reset接口	支持
WLAN	协议标准	支持IEEE802.11a/b/g/n/ac/ax标准
	WLAN带宽	IEEE802.11ax：最高速率达2974 Mbps IEEE802.11ac：最大1167 Mbps IEEE802.11n：最大600 Mbps IEEE802.11a/b/g/n：最大54Mbps
	WLAN频段	2412～2484MHz 5150～5825MHz

	调制方式	llb:DSS:CCK@5.5/1lMbps,DQPSK@2Mbps,DBPSK@lMbps lla/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps，QPSK@12/18Mbps,BPSK@6/9Mbps lln:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 1lac：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 1lax: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM,1024-QAM
	无线模式	支持AP、AP WDS、Station、Station WDS、中继模式
	最大发射功率	802.11n	28dBm@MCS0（HT20） 25dBm@MCS7（HT20） 28dBm@MCS0（HT40） 25dBm@MCS7（HT40）
		802.11ac	28dBm@MCS0（HT20） 24dBm@MCS8（HT20） 27dBm@MCS0（HT40） 24dBm@MCS9（HT40） 28dBm@MCS0（HT80） 23dBm@MCS9（HT80）
		802.11ax	27dBm@MCS0（HT20） 22dBm@MCS11（HT20） 27dBm@MCS0（HT40） 22dBm@MCS11（HT40） 27dBm@MCS0（HT80） 22dBm@MCS11（HT80） 27dBm@MCS0（HT160） 22dBm@MCS11（HT160）
	接收灵敏度	802.11n	-96dBm@MCS0（HT20）-79dBm@MCS7（HT20） -93dBm@MCS0（HT40）-76dBm@MCS7（HT40）
		802.11ac	-97dBm@MCS0（HT20）-75dBm@MCS8（HT20） -93dBm@MCS0（HT40）-71dBm@MCS9（HT40） -90dBm@MCS0（HT80）-67dBm@MCS9（HT80）
		802.11ax	-97dBm@MCS0（HT20）-67dBm@MCS11（HT20） -94dBm@MCS0（HT40）-65dBm@MCS11（HT40） -91dBm@MCS0（HT80）-62dBm@MCS11（HT80） -87dBm@MCS0（HT160）-59dBm@MCS11（HT160）
软件功能	整机最大接入用户数	128
	Multi-SSID	每个Radio最多支持4个ESSID
	信道手动/自动调整	支持
	功率手动/自动调整	支持
	DHCP	支持DHCP Server/Relay/Client
	VLAN	支持
	SSID隐藏	支持
	用户数限制	支持
	IPV4地址	支持静态地址或DHCP获取
	带宽限制	支持
网络安全	无线安全	SSID广播开闭功能用户终端隔离支持无线黑白名单 64位和128位WEP，WPA /WPA2(TKIP and AES)
管理与维护	配置方式	支持命令行接口（CLI）配置支持通过Console口配置
	升级方式	支持 FTP/TFTP/WEB 升级
	日志管理	支持系统日志，分级告警，调试信息输出支持日志记录下载与上传
	设备诊断	支持Ping 支持Tracert
电源	输入电压	DC 12/24V
	接口类型	工业凤凰端子
	告警	支持失电告警功能
	保护	支持电源防反接保护/过载保护
硬件特性	指示灯	具有“PWR”、“ALARM”、“RUN”、“2.4G”、“5.8G”等指示灯
	安装方式	导轨式或壁挂式安装
	散热方式	自然冷却，无风扇
	外形尺寸	宽×高×深：55.5×154.5×127.5mm
工作环境	工作温度	-40℃～+75℃
	存储温度	-40℃～+85℃
	相对湿度	5％～95％无凝露
设备可靠性	MTBF	350000h
	MTTR	2小时
	质保期	3年
EMC	EMI	CFR47,FCC Part 15B CE EN55032：2015 ,EN61000-3-2：2014（电源谐波）,EN61000-3-3：2013(电源变动)
	EMS	IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
